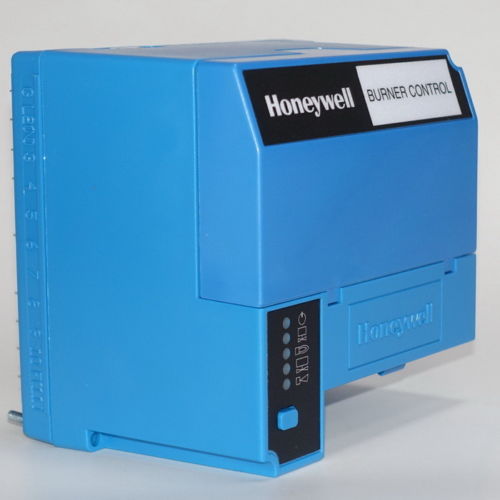

Honeywell EC7830A1041/U

Описание

Honeywell EC7830A1041 микропроцессорное интегрированное управление горелкой для приложений с полной модуляцией. Обеспечивает автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей. Доступ для проверки напряжения. Гибкость приложений и возможности коммуникационного интерфейса. Пять функций Run / Test Switch. Взаимозаменяемые вставные усилители. Локальное или дистанционное оповещение об операции и информация о неисправности (необязательно). Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания. Совместим с существующими детекторами горения Honeywell. Product Specifications Application Programming Control Dimensions (in.) 5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase Dimensions (mm) 127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase Weight (lb) 1 lb 10 oz Weight (kg) 0.7 kg Comments On/Off Power Burner Frequency 60 Hz (±10%),50 Hz Voltage 220 to 240 Vac (+10, -15%) Shipping and Storage Temperature Range (F) -40 F to +140 F Shipping and Storage Temperature Range (C) -40 C to +60 C Flame Establishing Period - Pilot 3 sec or 5 sec Flame Establishing Period - Main 3 sec, or 5 sec, or Intermittent Interlocks Lockout Preignition Yes PrePurge Determined by ST7800A Purge Timer Card PostPurge 30 sec Early Spark Termination Yes, 5 sec Required Components Q7800A,B Universal Wiring Subbases. R7847, R7849, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card. AirFlow Check User selectable Second Stage Pilot Valve Intermittent Pilot Type interrupted Vibration 0.5 G environment

Характеристики исполнения

Application

Programming Control

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 10 oz

Weight (kg)

0.7 kg

Comments

On/Off Power Burner

Frequency

60 Hz (±10%),50 Hz

Voltage

220 to 240 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Flame Establishing Period - Pilot

3 sec or 5 sec

Flame Establishing Period - Main

3 sec, or 5 sec, or Intermittent

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

30 sec

Early Spark Termination

Yes, 5 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7849, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

AirFlow Check

User selectable

Second Stage Pilot Valve

Intermittent

Pilot Type

interrupted

Vibration

0.5 G environment

Документация

Состав и замены

Проверенные сведения о составе и замене для этого артикула пока не опубликованы.
