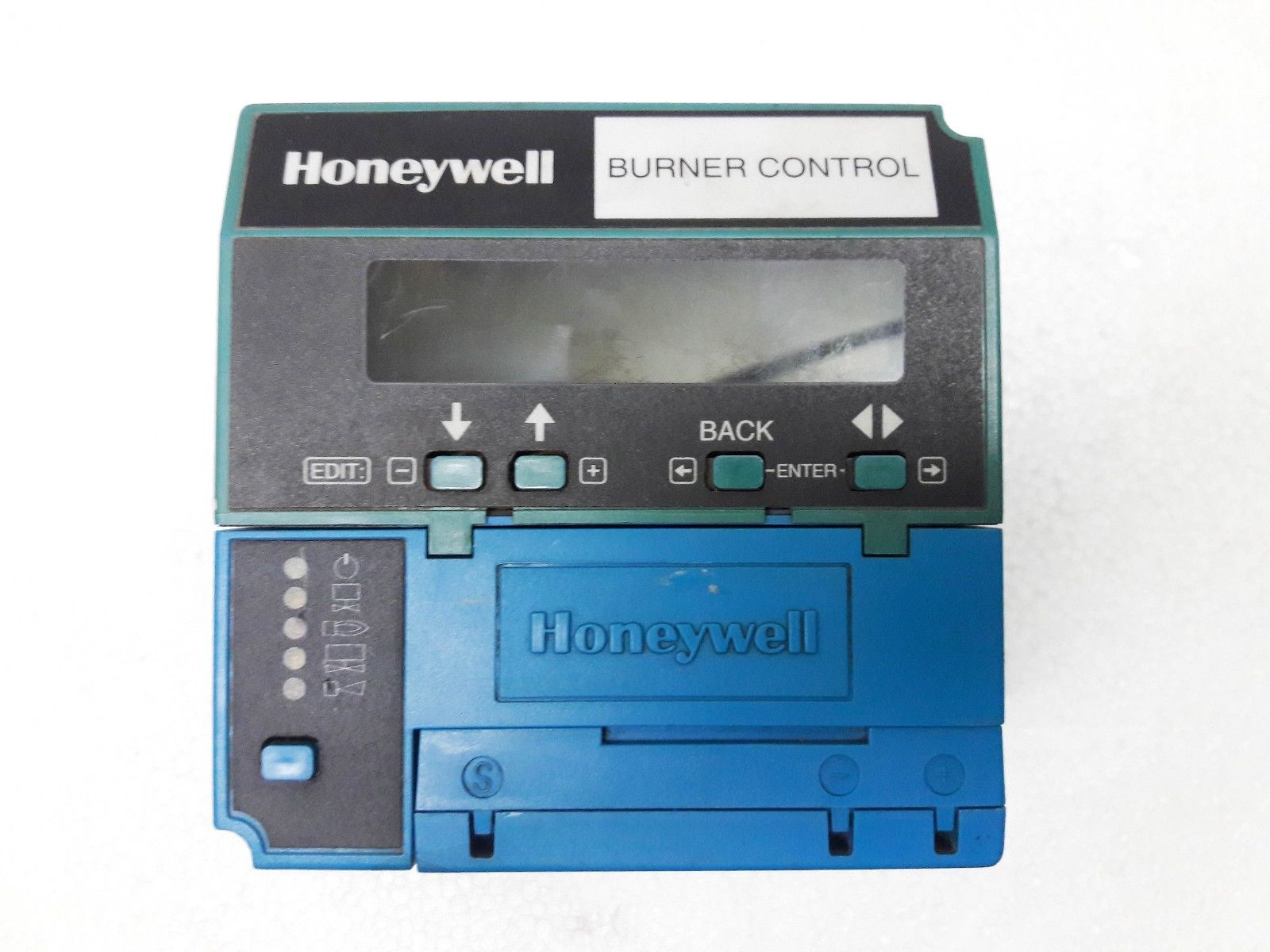

Honeywell EC7810A1035

Описание

Технический паспорт: Релейный модуль Honeywell EC7810A1035 1. Общее описание и применение EC7810A1035 – это микропроцессорный интегрированный релейный модуль управления горелкой серии 7800. Он предназначен для автоматического управления розжигом и контроля пламени в атмосферных горелках, работающих на газе, жидком топливе или их комбинации. Устройство выполняет функции автоматической последовательности запуска, контроля пламени, индикации состояния системы и самодиагностики. Данная модель запрограммирована на 3 попытки розжига. 2. Ключевые функции и особенности Система безопасности: Постоянная проверка цепи блокировок. Динамическая самодиагностика логики, входов и реле безопасности. Динамическая проверка усилителя пламени (AMPLI-CHECK™). Расширенная проверка безопасного запуска. Мониторинг состояния внутреннего оборудования. Логика и временные уставки защищены от несанкционированного вмешательства. Сертифицировано по SIL 3 для использования в правильно спроектированных системах безопасности. Функциональные возможности: Энергонезависимая память для сохранения истории неисправностей и состояния после отключения питания. Пять светодиодных индикаторов для отображения статуса последовательности: Питание, Пилот, Пламя, Главный клапан, Авария. Поддержка сменных вставных усилителей сигнала пламени. Доступны внешние точки для проверки электрического напряжения. Возможность подключения опционального клавиатурно-дисплейного модуля (KDM) для расширенной диагностики и мониторинга. 3. Технические характеристики Электрические параметры: Напряжение и частота: 220–240 В переменного тока (+10%/-15%), 50/60 Гц (±10%). Максимальная общая нагрузка: 2000 ВА. Предохранитель: 15 A, тип SC или эквивалентный. Собственное энергопотребление: 10 Вт (максимум). Нагрузка на контакты (основные): 220/230/240 В, 4 А при P.F.=0.5, пусковой ток 20 А (главный клапан, пилотный клапан). Рабочие параметры и тайминги (EC7810A1035): Инициализация: 2 сек. Время предпродувки (Purge): Определяется сменной картой ST7800A Purge Card. Время до розжига (Preignition): 3 сек. Первое время безопасности (розжиг пилота): 5 или 10 сек. Стабилизация пилотного пламени: 5 сек. Время розжига основной горелки: 5 или 8 сек. Условия эксплуатации: Рабочая температура: от -40°C до +60°C. Температура хранения: от -40°C до +66°C. Влажность: 85% относительной влажности, без конденсации. Вибрация: 0.5G. Физические характеристики: Габариты (модуль): 127 x 127 x 133 мм (ширина x высота x глубина). Вес (модуль): 0,730 кг (без упаковки). 4. Компоненты системы и совместимость Обязательные компоненты: Монтажный цоколь: Q7800A. Усилитель сигнала пламени: Вставной модуль. Совместим с R7847A/B (ионизация), R7849A/B (УФ), R7861A (УФ самопроверяемый), R7886A (УФ самопроверяемый). Карта таймера продувки: ST7800A. Совместимые детекторы пламени: Ионизационные электроды: C7004, C7007, C7008, C7009 и др. (с усилителем R7847). Ультрафиолетовые датчики: C7027, C7035, C7044, C7061, C7076 (выбор зависит от усилителя). Опциональные аксессуары: Клавиатурно-дисплейный модуль (KDM): S7800A1001 (английский) и др. Модуль связи: S7810A1009 Data ControlBus™, S7810M1029 ModBus. Модуль удаленного сброса: S7820A1007. 5. Сертификация и стандарты Соответствие директивам ЕС: Директива по газовым приборам (90/269/EEG). Директива по низковольтному оборудованию (73/23/EEG). Директива по ЭМС (89/336/EEG). Сертификаты: GASTEC (CE-63AP3070/1). Factory Mutual (J.I.OY0A9.AF). Соответствие стандарту EN298: "Системы автоматического управления для газовых горелок и приборов".

Характеристики исполнения

Технический паспорт

Релейный модуль Honeywell EC7810A1035

Пять светодиодных индикаторов для отображения статуса последовательности

Питание, Пилот, Пламя, Главный клапан, Авария.

Напряжение и частота

220–240 В переменного тока (+10%/-15%), 50/60 Гц (±10%).

Максимальная общая нагрузка

2000 ВА.

Предохранитель

15 A, тип SC или эквивалентный.

Собственное энергопотребление

10 Вт (максимум).

Нагрузка на контакты (основные)

220/230/240 В, 4 А при P.F.=0.5, пусковой ток 20 А (главный клапан, пилотный клапан).

Инициализация

2 сек.

Время предпродувки (Purge)

Определяется сменной картой ST7800A Purge Card.

Время до розжига (Preignition)

3 сек.

Первое время безопасности (розжиг пилота)

5 или 10 сек.

Стабилизация пилотного пламени

5 сек.

Время розжига основной горелки

5 или 8 сек.

Рабочая температура

от -40°C до +60°C.

Температура хранения

от -40°C до +66°C.

Влажность

85% относительной влажности, без конденсации.

Вибрация

0.5G.

Габариты (модуль)

127 x 127 x 133 мм (ширина x высота x глубина).

Вес (модуль)

0,730 кг (без упаковки).

Монтажный цоколь

Q7800A.

Усилитель сигнала пламени

Вставной модуль. Совместим с R7847A/B (ионизация), R7849A/B (УФ), R7861A (УФ самопроверяемый), R7886A (УФ самопроверяемый).

Карта таймера продувки

ST7800A.

Ионизационные электроды

C7004, C7007, C7008, C7009 и др. (с усилителем R7847).

Ультрафиолетовые датчики

C7027, C7035, C7044, C7061, C7076 (выбор зависит от усилителя).

Клавиатурно-дисплейный модуль (KDM)

S7800A1001 (английский) и др.

Модуль связи

S7810A1009 Data ControlBus™, S7810M1029 ModBus.

Модуль удаленного сброса

S7820A1007.

Соответствие стандарту EN298

"Системы автоматического управления для газовых горелок и приборов".
