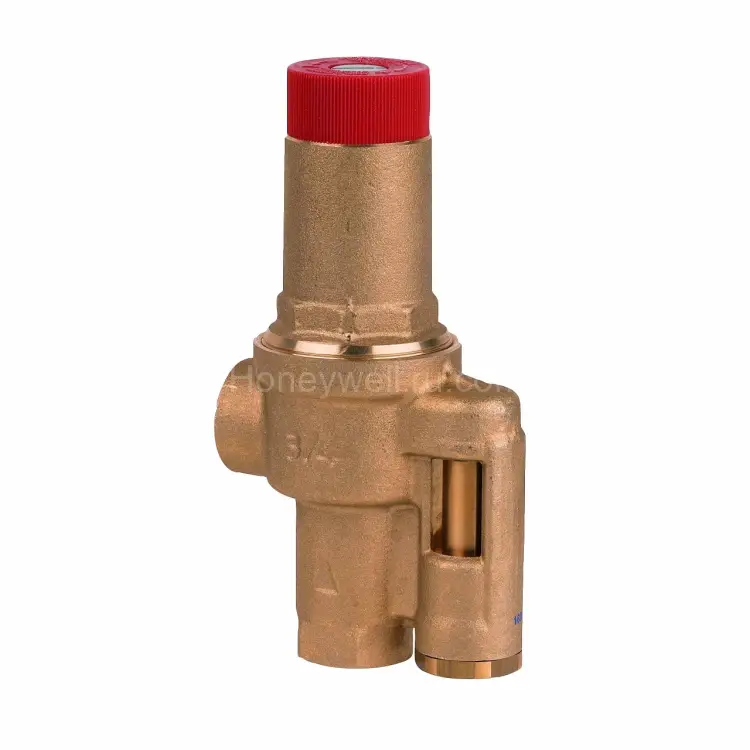

Автоматический байпасный клапан DU146M-3/4A с внутренней резьбой Rp 3/4

Автоматический байпасный клапан DU146M-3/4A с внутренней резьбой Rp 3/4

DU146M-3/4A — это высокоэффективный автоматический байпасный клапан с функцией регулирования перепада давления, разработанный компанией Resideo (Honeywell) для обеспечения оптимальной работы отопительных систем. Он предназначен для точного контроля потока теплоносителя, поддержания минимального расхода через котёл и ограничения избыточного циркуляционного давления, особенно в ситуациях, когда другие контуры системы закрыты. Этот клапан является ключевым компонентом для обеспечения стабильности, эффективности и долговечности котельного оборудования, соответствуя требованиям производителей к наличию байпасного контура.

Основные преимущества и функции

• Поддержание минимального расхода: Гарантирует непрерывную циркуляцию теплоносителя через котёл, что критически важно для его стабильной работы и предотвращения перегрева.
• Снижение шума: Эффективно гасит гидравлические шумы, возникающие из-за высокого давления или скорости потока в системе.
• Защита котла: Способствует предотвращению коррозии внутренних поверхностей котла за счёт поддержания оптимальных условий эксплуатации.
• Полнометаллический корпус: Изготовлен из прочных металлических сплавов, что обеспечивает высокую надёжность, долговечность и устойчивость к повышенным температурам и давлению, делая его идеальным для систем централизованного теплоснабжения.
• Плавная настройка перепада давления: Позволяет точно отрегулировать рабочие параметры клапана в соответствии с гидравлическими характеристиками системы.
• Прямое пресетирование: Функция настройки доступна непосредственно на клапане, что упрощает процесс монтажа и ввода в эксплуатацию.
• Автономная работа: Клапан функционирует автоматически, основываясь на гидравлических параметрах системы, без необходимости внешнего управления.

Принцип работы

Клапан DU146M-3/4A регулирует поток воды или водно-гликолевой смеси, основываясь на значении перепада давления в контуре. Это позволяет автоматически поддерживать заданные условия работы котла, даже при изменении гидравлического сопротивления системы, например, при закрытии термостатических клапанов на радиаторах. Устройство обеспечивает необходимый байпас, когда это требуется производителем котла, или поддерживает минимальный расход, гарантируя бесперебойную работу горелки.

Технические характеристики

• Высота изделия: 160 мм.
• Тип подключения: Внутренняя резьба (Internal Thread) Rp 3/4.
• Диаметр порта: 3/4 дюйма.
• Максимальный расход: до 3 м³/ч.
• Максимальная температура рабочей среды: до 130 °C.
• Максимальное рабочее давление: до 16 бар.
• Диапазон регулируемого перепада давления (мин.): 5 кПа (0.05 бар).
• Диапазон регулируемого перепада давления (макс.): 50 кПа (0.5 бар).
• Контролируемая среда: Вода или водно-гликолевая смесь, соответствующая стандарту VDI 2035.
• Коэффициент расхода (Flow Coefficient): 3 м³/ч.

Области применения

Автоматический байпасный клапан DU146M-3/4A идеально подходит для использования в различных отопительных системах, где требуется точная стабилизация минимального расхода через котёл и обеспечение корректной циркуляции при частичном или полном закрытии отдельных гидравлических контуров. Благодаря своей прочной конструкции и способности работать в сложных условиях, он находит применение в системах централизованного теплоснабжения, а также в установках с повышенными требованиями к температурному режиму и рабочему давлению.

Рекомендации по выбору и монтажу

• Перед установкой убедитесь, что диаметр подключения (Rp 3/4) и требуемый диапазон перепада давления соответствуют проектным параметрам вашей гидравлической схемы.
• Обязательно ознакомьтесь с требованиями производителя котла относительно необходимости установки байпасного контура и поддержания минимального расхода.
• Используйте только рекомендованные типы теплоносителя: чистую воду или водно-гликолевую смесь, соответствующую стандарту VDI 2035, для предотвращения образования отложений и корро
