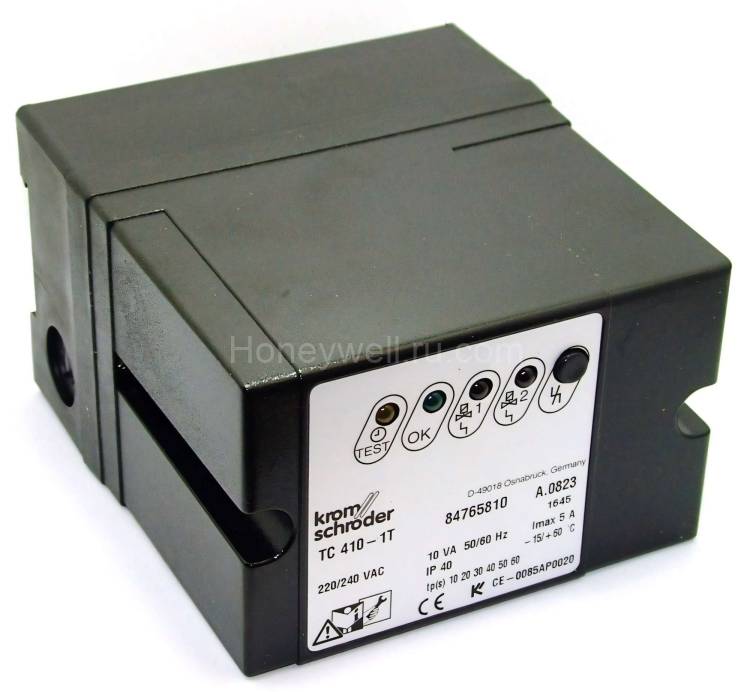

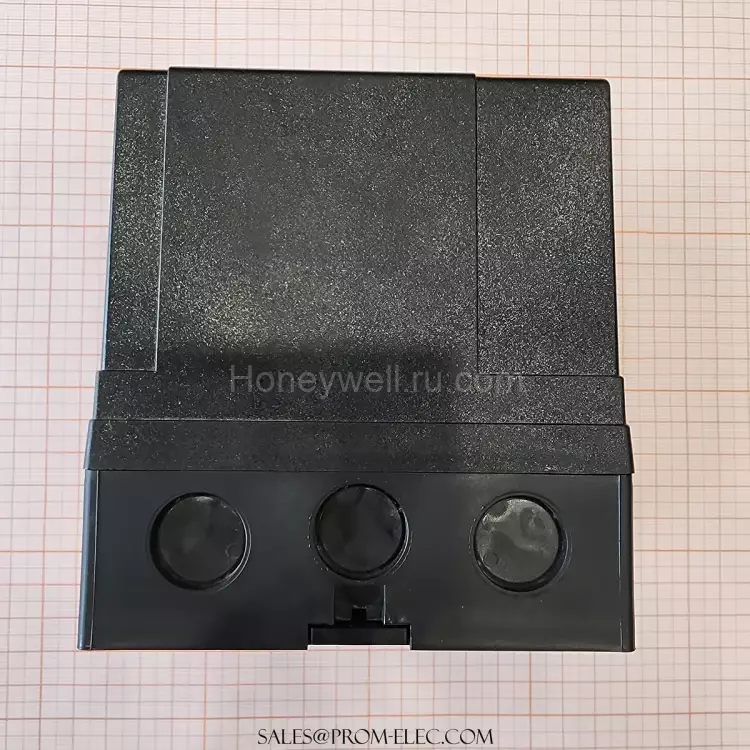

Автомат контроля герметичности Kromschroder TC 410-1T

1. Назначение и общая информация

Автомат контроля герметичности Kromschroder TC 410-1T предназначен для обеспечения безопасного запуска газовых горелок и предотвращения утечек газа через запорные клапаны. Он проверяет два последовательно установленных клапана (V1 – со стороны подачи, V2 – со стороны горелки) и при наличии утечки блокирует подачу газа, а также формирует аварийный сигнал.

За счет гибких настроек времени тестирования (от 10 до 60 с) прибор подходит для разных систем – от компактных горелок до среднеразмерных установок. Оптимальное место установки – шкаф управления или другое защищенное помещение.

Приобрести Kromschroder TC 410-1T можно в компании ООО «Промэлектроника» (sales@prom-elec.com). Специалисты «Промэлектроника» помогут с выбором модификации и проконсультируют по вопросам монтажа и настройки.

2. Для чего нужен автомат контроля герметичности

В большинстве промышленных и коммерческих газовых установок ставят два последовательных клапана для надежного запирания газа. Но даже при наличии пары клапанов возможна утечка, если один из них не герметичен. Автомат контроля герметичности решает эту задачу:

• Перед пуском горелки (или сразу после её остановки) он создает тестовый режим.
• В течение короткого времени анализирует давление в межклапанном пространстве.
• Если клапаны целы – разрешает розжиг. Если обнаружена утечка – запрещает подачу газа и подает аварийный сигнал.

Таким образом, Kromschroder TC 410-1T предотвращает скопление газа в топке или дымоходе и минимизирует риск взрыва при розжиге. Это особенно важно для котельных и других установок, работающих с большими расходами топлива.

3. Ключевые особенности Kromschroder TC 410-1T

1. Гибкая настройка времени теста (t_p)
   Диапазон 10–60 с. Увеличенное время позволяет выявлять малые утечки; короткое время ускоряет запуск оборудования. Регулировка выполняется перестановкой перемычек внутри прибора, что удобно для сервисного персонала.
2. Два режима проверки
   • Mode 1: тест перед пуском горелки (заводская настройка).
   • Mode 2: тест после остановки горелки.
3. Внешний датчик давления
   Автомат использует внешний датчик-реле (например, Kromschroder DG), который необходимо настроить на половину рабочего давления. Такой подход дает высокую гибкость: можно подобрать оптимальную модель датчика под нужный диапазон.
4. Наглядная индикация
   • Желтый светодиод «Test» указывает на фазу проверки.
   • Зеленый «OK» означает, что клапаны герметичны и горелка может работать.
   • Два красных индикатора (Fault V1 и Fault V2) позволяют быстро определить, какой клапан пропускает газ.
   • Кнопка «Reset» для локального сброса аварии.
5. Простое электрическое подключение
   Прибор имеет несколько клемм для питания (~220/240 В), двух выходов на клапаны, входа датчика давления и релейного выхода аварии. Макс. коммутационный ток – 5 A. Для сигнализации «OK» предусмотрен отдельный замыкающий контакт.
6. Вариативность напряжения
   Помимо исполнения на ~220/240 В, TC 410-1T может выпускаться в вариантах на ~110 В или 24 В DC (индексы «N» и «K» в маркировке). Это удобно, если в системе используется нестандартное напряжение.
7. Универсальность
   Может работать с клапанами разных производителей (Kromschroder, Dungs, Madas, Siemens и др.), при условии соблюдения предельно допустимого тока 5 A для питания их катушек.
8. Широкая область применения
   Котельные, промышленные печи, сушильные агрегаты, теплогенераторы в нефтехимической, пищевой, металлургической и других отраслях.

4. Устройство и принцип действия

4.1. Общая схема системы

• V1 – входной клапан.
• V2 – выходной клапан (со стороны горелки).
• Трубопровод между V1 и V2 – это пространство, которое заполняется газом на время теста.
• Датчик-реле давления (например, Kromschroder DG) – контролирует, что давление в межклапанном объеме соответствует норме.

Автомат TC 410-1T запитан от сети и управляет клапанами по собственной внутренней программе: открывает/закрывает их для получения нужного давления в межклапанном пространстве, а датчик говорит, есть ли отклонение от нормы.

4.2. Алгоритм контроля

1. Подготовка: оба клапана закрыты.
2. Заполнение (или стравливание): короткое включение V1 (или V2), чтобы давление в промежутке установилось примерно на половине входного (датчик настроен на p_e/2).
3. Выдержка: в течение выбранного t_p (10–60 с) система отслеживает, не меняется ли давление за пределами допуска.
4. Результат:
   • Если все нормально, загорается «OK», питание подается на оба клапана, горелка запускается.
   • При утечке TC 410-1T блокирует запуск и включает красный индикатор (Fault V1 или Fault V2), чтобы было понятно, через какой клапан возможна протечка.

4.3. Режимы Mode 1 и Mode 2

• Mode 1 (по умолчанию): проверка выполняется каждый раз перед розжигом горелки. Это распространенный вариант для большинства котлов и промышленных горелок.
• Mode 2: тест после остановки горелки; позволяет заранее обнаружить утечку перед следующим пуском. Иногда применяется в системах, где важен «горячий» тест сразу после работы.

5. Монтаж и подключение

5.1. Установка автомата

Прибор обычно монтируется в щит или на DIN-рейку (35 мм). Корпус из пластика, степень защиты IP 40, допустимый рабочий диапазон температур – от -15 до +60 °C. В комплекте обычно есть цоколь, к которому крепится блок с электроникой.

5.2. Подключение клапанов

• Линия L1 (фаза) соединяется с TC 410-1T.
• Из автомата выходят два провода для питания электромагнитных клапанов V1 и V2. Общий «ноль» подключается к обоим клапанам напрямую.
• Максимальный коммутируемый ток – 5 A при 230 В.

5.3. Датчик давления

Для контроля давления используется внешний датчик (Kromschroder DG) с настройкой ~p_e/2. Его контакт (нормально разомкнутый) подключается к клеммам TC 410-1T.
Важные моменты:

• Точка отбора давления должна находиться строго между V1 и V2.
• Длина импульсной трубки – минимально необходимая, чтобы избежать искажений при колебаниях давления.
• Гистерезис датчика: не более ±10 % от порога.

5.4. Сигнализация и сброс

• Красные индикаторы «Fault» (V1, V2) свидетельствуют о неисправности одного из клапанов.
• Внешний аварийный релейный контакт позволяет подключить лампу или зуммер.
• Зеленая лампа «OK» (встроенная и/или внешняя) показывает, что система прошла тест.
• Кнопка «Reset» на корпусе предназначена для ручного снятия аварийного состояния. Можно также организовать дистанционный сброс при подаче управляющего сигнала на специальную клемму.

6. Технические характеристики (кратко)

• Модель: Kromschroder TC 410-1T
• Время тестирования (t_p): от 10 с до 60 с, настраивается перестановкой перемычек
• Режимы: Mode 1 (до пуска горелки) / Mode 2 (после отключения)
• Питание: ~220/240 В (50/60 Гц), возможно исполнение на ~110 В или 24 В DC
• Макс. ток для клапанов: 5 A (встроенный предохранитель 5 A, плавкий)
• Рабочая среда: природный газ, сжиженный (пропан/бутан), смесь воздух-газ и пр.
• Диапазон давления: зависит от внешнего датчика; обычно до 500 мбар
• Степень защиты: IP 40
• Температура окружающей среды: -15…+60 °C
• Корпус: пластик, монтаж на DIN-рейку 35 мм или крепление болтами
• Индикация: желтый светодиод (Test), зеленый (OK), два красных (Fault V1, Fault V2), кнопка Reset
• Выход «Авария»: сухой контакт (1 A / 264 В макс.)
• Выход «OK»: выдача сетевого напряжения, 5 A макс.
• Срок службы: не менее 10 лет (при правильном обслуживании)

7. Преимущества использования TC 410-1T

1. Высокая безопасность
   Позволяет своевременно выявить утечку газа через любой из клапанов. Блокировка горелки предотвращает попадание газа в топку и исключает риск взрывоопасной ситуации.
2. Удобство регулировки
   Достаточно снять крышку и переставить джамперы (перемычки) для изменения времени теста либо режима Mode 1/2.
3. Универсальность
   Работает с клапанами разных производителей. Достаточно соблюсти допустимый ток на катушках (не более 5 A).
4. Точный контроль давления
   Применяется внешний датчик Kromschroder DG, который легко настраивается на нужное рабочее давление.
5. Наглядная диагностика
   Два отдельных светодиода «Fault» упрощают поиск причин утечки: сразу понятно, какой клапан пропускает газ.
6. Надежность и самоконтроль
   TC 410-1T контролирует собственную электронику, в случае сбоя переходит в аварийный режим и не допускает пуска горелки.

8. Монтажные и сервисные советы

1. Перед установкой
   Убедитесь, что рабочее давление системы и характеристики клапанов соответствуют диапазону TC 410-1T.
2. Пусконаладка
   • Установите джамперы времени t_p (10–60 с).
   • Задайте Mode 1 или Mode 2 в соответствии с регламентом пуска/остановки горелки.
   • Отрегулируйте датчик Kromschroder DG на половину входного давления (p_e/2).
3. Проверка работы
   • Пустите горелку; прибор должен войти в режим «Test» (желтый индикатор).
   • Если нет утечек, через заданное время загорается «OK».
   • Для тестирования аварии можно слегка приоткрыть ручной кран после второго клапана: «Fault V2» должен загореться, а подача газа заблокируется.
4. Обслуживание
   • Раз в год проверять целостность проводки и состояние датчика давления.
   • Удалять пыль и грязь с клемм и вентиляционных отверстий.
   • Убеждаться, что внутри корпуса нет следов влаги или конденсата.

9. Где купить Kromschroder TC 410-1T

Интернет-магазин компании ООО «Промэлектроника» (sales@prom-elec.com) предлагает широкий ассортимент продукции Kromschroder, включая автомат контроля герметичности TC 410-1T и сопутствующие компоненты:

• Датчики-реле давления Kromschroder DG,
• Газовые клапаны (серии VAS, VCS, VG, VK),
• Регуляторы давления, запальные системы и пр.

Наши специалисты помогут подобрать оптимальную схему для вашего проекта, учтут особенности существующей системы трубопроводов, нагрузок и требований безопасности. По запросу доступны инструкции по монтажу и пусконаладке, а также консультации по гарантийному и постгарантийному обслуживанию.

10. Заключение

Автомат контроля герметичности Kromschroder TC 410-1T — надежное и удобное решение для поддержания безопасности на газовых установках. Его сильные стороны — точное определение утечек, гибкие настройки времени теста, наглядная индикация и совместимость с широким спектром клапанов.

Если вы хотите обеспечить дополнительную безопасность при розжиге горелки, сократить риск взрывоопасных ситуаций и повысить эффективность эксплуатации газового оборудования, обращайтесь в ООО «Промэлектроника» по адресу sales@prom-elec.com. Мы поможем подобрать необходимое оборудование Kromschroder и окажем поддержку на всех этапах — от проектирования до сервисного обслуживания.
