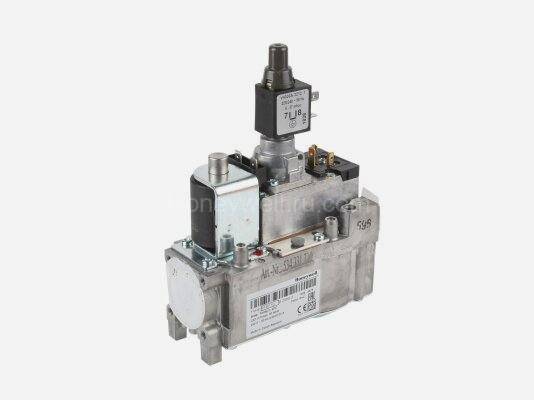

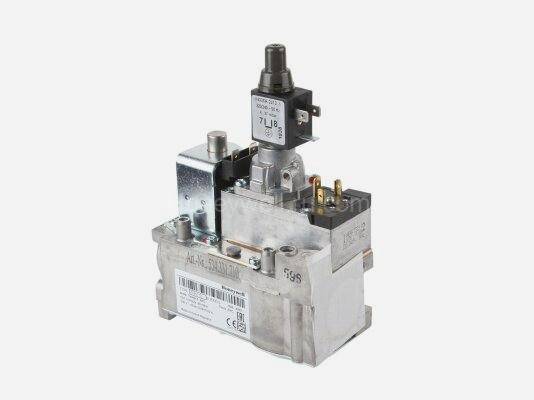

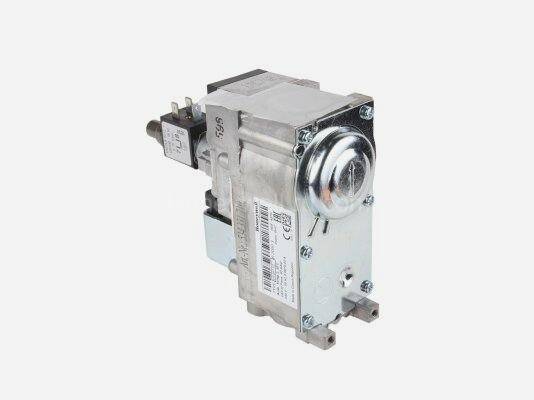

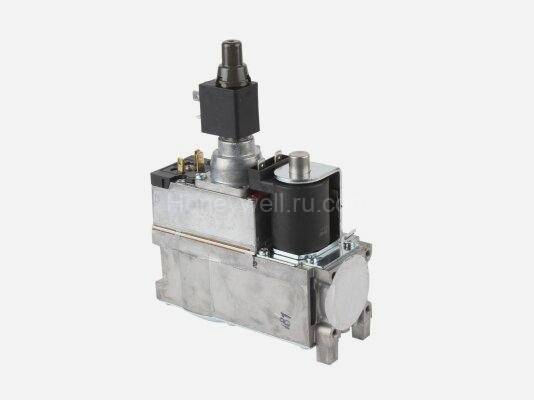

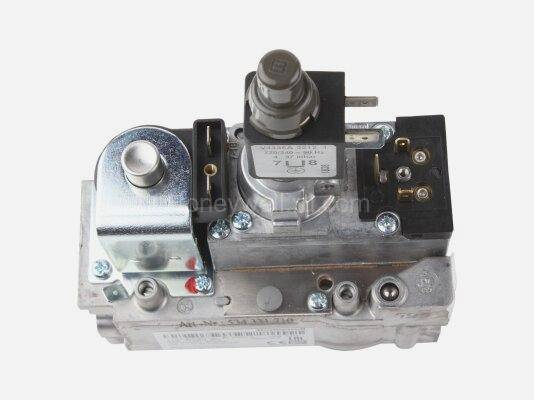

Газовый клапан Honeywell VR4611: полное описание, характеристики и преимущества

Компания Промэлектроника, являясь официальным дилером Honeywell (Resideo), предлагает к поставке оригинальный газовый клапан Honeywell VR4611. Это многофункциональное устройство, предназначенное для управления подачей газа в отопительные установки и котлы различного назначения. Клапаны серии VR4611 используются как в бытовых, так и в промышленных системах, обеспечивая безопасный и эффективный розжиг, контроль пламени и защиту от возможных нештатных ситуаций.

В данном обзоре мы рассмотрим ключевые особенности, технические характеристики и сферы применения газового клапана Honeywell VR4611. Вы узнаете, почему он считается одним из самых надежных и востребованных решений в сфере газового оборудования, а также какие дополнительные функции и варианты модификаций предлагают инженеры Honeywell (Resideo).

1. Назначение и область применения Honeywell VR4611

Газовый клапан Honeywell VR4611 специально разработан для работы в составе отопительных систем, в которых применяется один из следующих видов розжига:

1. Система искрового розжига (DSI) – Direct Spark Ignition.
2. Система пилотной горелки (IP) – Intermittent Pilot, промежуточная запальная горелка.
3. Система калильного розжига (HSI) – Hot Surface Ignition.

Благодаря таким универсальным возможностям, VR4611 может устанавливаться в:

• Бытовые котлы с автоматическим розжигом.
• Системы центрального отопления (частные и многоквартирные дома).
• Калориферы и водонагреватели (бойлеры, проточные нагреватели).
• Газовые горелки в промышленном оборудовании, где требуется автоматическое управление и защита.

Основная задача газовых клапанов VR4611 — безопасно, плавно и эффективно регулировать поток газа в пилотную (если она предусмотрена) и основную горелку.

2. Ключевые функции и особенности газового клапана VR4611

Газовые регуляторы VR4611 выполняют сразу несколько функций, которые позволяют обеспечить:

1. Безопасность. Защита от утечек, блокировка при отсутствии розжига или пламени, использование классных решений по стандартам EN 161 (класс A, B, C или J в зависимости от конфигурации).
2. Универсальность. Поддержка различных видов газа (природный газ H (G20), L (G25), сжиженный газ LP (G30), нефтяные газы MFD группы A (G110), MFD группы B (G120) и пр.).
3. Надежность. Проверенная временем конструкция, рассчитанная на длительный срок работы.
4. Простота настройки. Все ключевые регулировки располагаются сверху клапана, есть удобные патрубки и штуцеры для контроля входного и выходного давления.
5. Гибкость конфигурации. Вы можете выбрать модель с разной пропускной способностью (высокой, средней или низкой), наличием встроенных дроссельных узлов, систем «softlite» и другими модулями.

2.1 Двухпозиционное управление (ВКЛ/ВЫКЛ)

Honeywell VR4611 содержит два исполнительных электрических устройства:

• Первое (класс A или B по EN 161) — для открытия предохранительного клапана прямого действия.
• Второе (класс B, C или J по EN 161) — сервоклапан, который открывает главный клапан.

Благодаря двухпозиционной схеме (ВКЛ/ВЫКЛ) достигается простое и надежное управление подачей газа, исключающее утечки при отключении и защищающее систему от сбоев.

2.2 Встроенный серворегулятор давления

Чтобы поддерживать стабильное давление газа на выходе, инженеры Honeywell (Resideo) предусмотрели возможность установки серворегулятора. Это позволяет сохранять необходимый уровень давления на горелке, даже при колебаниях входных параметров.

Дополнительно доступна опция обратной связи по давлению, которая позволяет получать более точный контроль и обеспечивать постоянное давление независимо от изменения расхода или внешних условий.

2.3 Дроссельный клапан и функция «softlite»

• Дроссельный клапан. В некоторых моделях VR4611 предусмотрен дроссельный узел для настройки расхода газа. Если нет необходимости в регулировке, возможна установка нерегулируемого клапана.
• Устройство плавного розжига «softlite». Позволяет снижать уровень шума и нагрузок при запуске основной горелки, продлевая срок службы оборудования.

Также некоторые модификации оснащаются переключаемым устройством плавного розжига, которое даёт возможность переходить с одного типа газа на другой.

2.4 Модуляция и двухуровневое регулирование

В зависимости от задач и специфики отопительного оборудования VR4611 может быть оснащён:

• Электрической или механической модуляцией. Это даёт возможность плавно изменять расход газа, когда нужно поддерживать определённую мощность горелки.
• Двухуровневым (высокий-низкий) электрическим управлением. Система может работать на двух заранее заданных уровнях мощности, что удобно для некоторых типов котлов, где требуется ступенчатая регулировка.

3. Универсальность подключения и вариантность исполнения

3.1 Питание от сети или низковольтное

Для удобства инженеров и производителей котельного оборудования Honeywell (Resideo) предлагает несколько вариантов питания:

• От бытовой электрической сети.
• Низковольтные модификации (например, 24 В).

При необходимости компания может изготовить специализированную модель VR4611 под напряжение, заданное заказчиком. Это особенно актуально при нетипичных условиях эксплуатации или интеграции в крупные промышленные объекты.

3.2 Номиналы пропускной способности

Газовые регуляторы Compact Automatic (к которым относится серия VR4611) выпускаются в трёх основных номиналах пропускной способности: высокой, средней и низкой. Это позволяет подобрать оптимальный вариант под конкретную систему отопления или водонагреватель.

3.3 Монтаж и сервисное обслуживание

• Угол монтажа. Клапан VR4611 можно устанавливать в пределах 90° от вертикального положения. Это даёт гибкость при проектировании и монтаже котельной системы.
• Фильтры. На входе размещён внутренний мелкосетчатый фильтр, не предназначенный для извлечения, но при использовании фланцев возможна установка съёмных фильтров. По желанию заказчика может быть добавлен выходной сетчатый фильтр или пилотный фильтр для систем IP.
• Замена катушки. Катушка электрического исполнительного устройства (двухпозиционного) меняется в полевых условиях, без сложного демонтажа клапана.
• Упрощённый сервис. Все настройки располагаются сверху, есть удобные штуцеры (наружный диаметр 9 мм) на входной и выходной стороне для контроля и настройки давления горелки.

4. Технические стандарты и безопасность

Газовые клапаны Honeywell VR4611 соответствуют европейским стандартам EN 161, что подтверждает высокие показатели надёжности и безопасности при работе с газом. Класс клапанов (A, B, C или J) говорит о соответствии различным уровням требований к герметичности, скорости срабатывания, максимальному давлению и другим параметрам.

Также важно отметить, что если не оговорено иначе, все измерения для VR4611 проводятся в стандартных условиях, что упрощает сравнение моделей и согласование спецификаций при проектировании котельных систем.

5. Дополнительные опции и аксессуары

1. Пилотный выход для систем IP (Intermittent Pilot). Позволяет применять VR4611 в установках, где используется промежуточная запальная горелка.
2. Встроенный фильтр пилотного газа (опционально). Повышает качество и чистоту газа, поставляемого к пилотной горелке.
3. Соединительные разъёмы. Двухпозиционное исполнительное устройство VR4611 имеет электрический разъём со стыковочной частью по стандарту DIN, что упрощает подключение к различным типам автоматики. Также оно совместимо с разъёмами AMP.
4. Совместимость с газ/воздушными смесями. Некоторые отопительные системы могут работать на специальных смесьх, для чего VR4611 также подходит.

6. Преимущества покупки у официального дилера

Компания Промэлектроника — официальный дилер Honeywell (Resideo) на территории РФ. Что это даёт покупателю?

1. 100% гарантия оригинальной продукции. Вы получаете подлинный газовый клапан, произведённый в соответствии с технологиями Honeywell.
2. Поддержка и консультации. Наши специалисты знают все нюансы работы с VR4611 и помогут вам подобрать оптимальную модель, а также дадут рекомендации по монтажу.
3. Официальная гарантия производителя. В случае необходимости вы сможете обратиться в наш сервисный отдел или напрямую к производителю.
4. Гибкие условия поставки и оплаты. Мы предлагаем удобную схему приобретения оборудования, а также организуем доставку по всей территории России.
5. Актуальные цены. Благодаря прямым поставкам из Honeywell (Resideo), мы имеем возможность устанавливать конкурентоспособную стоимость на всю линейку газовых клапанов.

Чтобы уточнить наличие на складе или получить подробную консультацию, свяжитесь с нашими менеджерами по email: sales@prom-elec.com.

7. Типовые ошибки при монтаже и эксплуатации

Хотя Honeywell VR4611 — надёжный компонент, необходимо соблюдать несколько правил:

1. Корректная ориентация клапана. Соблюдайте рекомендуемый угол монтажа (до 90° от вертикали). Установка «вверх ногами» может привести к неправильной работе сервоприводов.
2. Чистота газовой линии. Наличие в системе механических включений (грязи, ржавчины) может засорить внутренний фильтр. При необходимости используйте дополнительные съёмные фильтры между фланцами.
3. Соответствие давления. Всегда проверяйте соответствие фактического рабочего давления газа максимальным параметрам клапана, указанным производителем.
4. Регулировка. Неправильная настройка давления на выходе может снизить эффективность горения или привести к срабатыванию систем безопасности.
5. Своевременное сервисное обслуживание. Хоть фильтры во многих моделях не предназначены для выемки, общий осмотр системы, проверка соединений и герметичности должны проводиться регулярно.

8. Как выбрать подходящую модификацию Honeywell VR4611

Выбор конкретной конфигурации газового клапана VR4611 зависит от следующих факторов:

• Тип потребляемого газа (природный, сжиженный, нефтяной и т.д.).
• Необходимость в модуляции (плавное регулирование) или достаточно двухуровневого управления.
• Требуемая пропускная способность (высокая, средняя или низкая).
• Способ розжига (DSI, IP, HSI).
• Дополнительные опции (дроссельный клапан, «softlite», переключаемое устройство плавного розжига, фильтр пилотного газа и пр.).
• Напряжение питания (стандартное сетевое или низковольтное, возможен и заказ специальной версии).

Если у вас остались вопросы по совместимости VR4611 с уже установленным котельным оборудованием, обратитесь к нашим техническим специалистам. Мы поможем уточнить все детали, подобрать нужную модификацию и оформить заказ.

Модификация	Артикул
VR4611CB 1007 (U)	VR4611CB1007U
VR4611QB 2000	VR4611QB2000B
VR4611QB 2000 (U)	VR4611QB2000U
VR4611VA 1007	VR4611VA1007B
VR4611VA 1007 (U)	VR4611VA1007U
